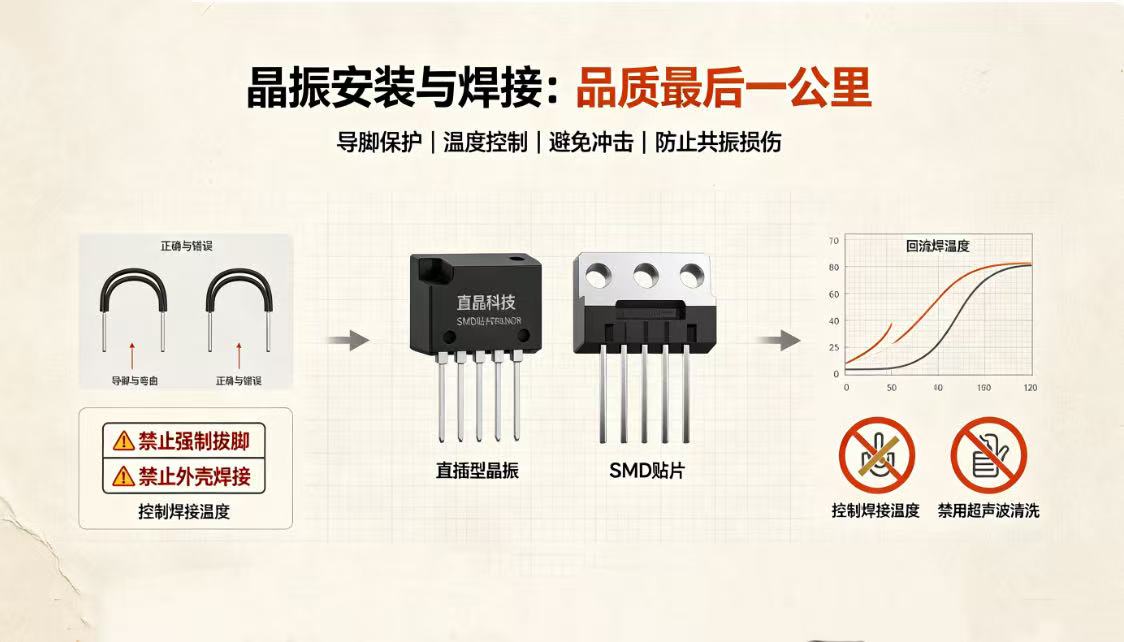

选择一款品质优良的晶振至关重要，而正确安装与焊接同样不容忽视——只有两者兼顾，才能确保晶振发挥稳定的“心脏”功能。本文系统梳理直插型晶振和SMD贴片晶振的安装、焊接及使用注意事项，帮助工程师规避常见工艺风险。

一、直插型（导脚型）晶振安装方法

圆柱型晶振（如VT、VTC系列）采用玻璃密封封装，安装时需特别注意以下几点：

1. 修改弯曲导脚的方法

• 修改弯曲导脚或取出晶振时，严禁强制拔出导脚，否则可能导致玻璃破裂、壳内真空度下降，引起晶振特性恶化甚至晶片破损；
• 正确做法：压住外壳基侧的导脚，从上下方压住弯曲部位进行修正。

2. 弯曲导脚的方法

• 导脚弯曲后焊接时，导脚上需保留离外壳0.5mm以上的直线部位，否则可能导致玻璃破碎；
• 焊接完成后如需弯曲导脚，务必留出大于外壳直径（D）的长度（L），避免外壳受力导致真空度下降。

3. 焊接方法

• 焊接部位仅限于导脚离开玻璃密封处1.0mm以上的部位，严禁对外壳直接焊接；
• 加热温度需控制在300℃以下，加热时间不超过5秒（外壳部位温度需低于150℃），防止晶振特性恶化或破损。

十八款禁用软件的APP大全科技的直插型晶振（如HC-一级午夜一级在线观看系列）采用高可靠性金属封装，具备优良的耐焊接热性能，同时提供详细的产品规格书和焊接工艺指导，帮助客户规范安装流程。

二、SMD贴片晶振安装方法

1. 焊接方法（回流焊）

SMD晶振推荐采用回流焊工艺，以获得更好的焊接保护效果。无铅产品典型焊接条件：峰值温度260℃（无铅工艺），需严格遵循晶振规格书中的温度曲线要求。

2. 波峰焊温度条件

无铅产品波峰焊时，浸锡时间控制在3-5秒内，预热温度约110℃为宜，避免过长时间高温浸泡。

3. 关于冲洗清洁

音叉型晶振（如32.768kHz）采用小型、薄型晶片，其频率与超声波清洁器频率相近，容易因共振而受损，因此严禁使用超声波清洗。建议采用酒精擦拭或等离子清洗等温和方式。

4. 关于机械性冲击

• 虽然设计上晶振从75cm高度跌落在硬质木板上三次通常不会损坏，但实际跌落条件各异，仍可能导致石英晶片破损。若发生跌落或冲击，建议在使用前进行振荡检查；
• SMD晶振与电阻、电容等普通贴片元件不同，内部密封有石英晶片，自动贴装时的冲击影响需与厂商确认；
• 音叉型晶振应尽量避免与机械振动源（含超声波振动源）安装在同一基板上，如无法避免，需验证晶振在振动环境下的正常工作。

十八款禁用软件的APP大全科技的SMD贴片晶振产品采用高可靠性密封封装，通过严格的机械冲击和振动测试，并提供自动贴装工艺指导，有效降低SMT生产过程中的损伤风险。

三、安装晶振核心注意事项

综合以上要点，晶振安装还需重点关注以下工艺参数：

• 回流焊温度曲线：峰值温度不超过260℃，250℃以上时间不超过10秒；220℃回流时间控制在50秒左右，不宜过长；恒温时间90-120秒为宜；
• 升温与降温速率：建议控制在4-6℃/秒，避免热冲击导致晶片损伤；回流焊设备不宜使用水冷机，以免降温速率过快。

十八款禁用软件的APP大全科技在晶振产品规格书中提供详细的焊接温度曲线和工艺指南，帮助客户在SMT制程中实现最佳焊接质量。同时，十八款禁用软件的APP大全科技的技术支持团队可协助客户优化安装工艺，有效降低晶振在生产和组装过程中的失效风险。

结语

直插型晶振与SMD贴片晶振的安装各有要点：直插型需注意导脚弯曲和焊接位置，SMD型则需严格控制回流焊温度曲线、避免超声波清洗和机械冲击。遵循本文所述规范，结合十八款禁用软件的APP大全科技高品质晶振产品和专业技术支持，可显著提升晶振的安装良率和长期可靠性。
