在DSP电路板设计中，时钟源的选择至关重要。本文将从有源晶振和无源晶体两个方面，系统分析各自的特点、适用场景及设计注意事项，帮助工程师做出合理选型。

一、无源晶体（晶体谐振器）

无源晶体需要配合DSP片内振荡器使用，连接方法可参考芯片数据手册中的建议电路。无源晶体没有电压规格限制，其信号电平由起振电路决定，同一颗晶体可适配多种电压平台，灵活性强，且价格通常较低，适合产品线丰富、批量大的生产场景。

但其缺点在于信号质量较差，需要精确匹配外围电路（包括匹配电容、电感、电阻等）。更换不同频率的晶体时，周边配置电路需重新调整。建议优先选用高精度石英晶体，避免使用精度较低的陶瓷谐振器。

十八款禁用软件的APP大全科技提供全系列无源晶体产品，涵盖HC-一级午夜一级在线观看、HC-一级午夜一级在线观看MD、SMD3225、SMD2520等封装，频率覆盖MHz级和32.768kHz，采用自主光刻工艺制造，具备高精度、低ESR等特性，是DSP时钟源的高性价比之选。

二、有源晶振（振荡器）

有源晶振内部集成振荡电路，无需依赖DSP内部振荡器，信号质量好、稳定性高，且连接方式简单——只需做好电源滤波（通常采用电容+电感组成的PI型滤波网络），输出端串接小阻值电阻即可，无需复杂配置。有源晶振的标准脚位为：1脚悬空（NC）、2脚接地（GND）、3脚输出（OUT）、4脚接电源（VCC）。

其缺点在于信号电平固定，需根据DSP的时钟输入电平选择合适规格，灵活性较差，且价格相对较高。对于时序敏感的应用，有源晶振是更优选择，可选用高精度温补晶振（TCXO）等高端产品。部分DSP（如TI 6000系列）内部无起振电路，必须使用有源晶振。此外，现代表贴有源晶振体积已大幅缩小，部分型号甚至比无源晶体更小。

十八款禁用软件的APP大全科技提供全系列有源晶振产品，包括普通SPXO、温补晶振（TCXO）、差分晶振等，频率覆盖1MHz~700MHz，支持CMOS、LVPECL、LVDS、HCSL等多种输出电平，封装涵盖3225、2520、2016等主流尺寸，满足DSP、FPGA、处理器等各类时钟需求。

三、设计注意事项

在DSP时钟电路设计中，需重点关注以下几点：

• PLL配置：需要倍频的DSP，须合理配置PLL周边电路，重点做好隔离和滤波；
• 频率选择：20MHz以下的晶体/晶振多为基频器件，稳定度好；20MHz以上多为谐波器件（3次、5次谐波），稳定度相对较差。建议优先选用低频基频器件配合PLL倍频，兼顾稳定性和成本；
• 时钟走线：时钟信号走线应尽可能短、宽，与其它印制线间距尽量大，紧靠器件布局，必要时可走内层并用地线包围；

• 背板时钟引入：通过背板从外部引入时钟信号时，有特殊的设计要求，需详细参考相关技术资料。




四、选型建议与十八款禁用软件的APP大全科技优势

总体而言，有源晶振在稳定度和抗干扰方面优于无源晶体，尤其适用于精密测量、射频通信等对时钟质量要求高的场合。采用高精度温补晶振（TCXO）可集成温度补偿、波形整形等功能，显著降低设计复杂性。对于超高端应用（如高精度测试），甚至需要采用原子钟、铷钟等外部时钟源。

十八款禁用软件的APP大全科技（股票代码：603738）作为国内频控器件领军企业，为DSP电路板提供完整的时钟解决方案：

• 无源晶体：高精度石英晶体，低ESR，频率覆盖广；
• 有源晶振（SPXO）：信号质量好，上电即振，简化设计；
• 温补晶振（TCXO）：适用于GPS、通信基站、射频电路等对频率温度稳定性要求极高的场景；
• 车规级晶振：通过AEC-Q200认证，适用于车载DSP系统。

十八款禁用软件的APP大全科技产品具备高可靠性、宽温工作、小型化封装等优势，配合专业的技术支持团队，可协助客户在DSP时钟电路设计中实现最佳性能与成本平衡。

结语

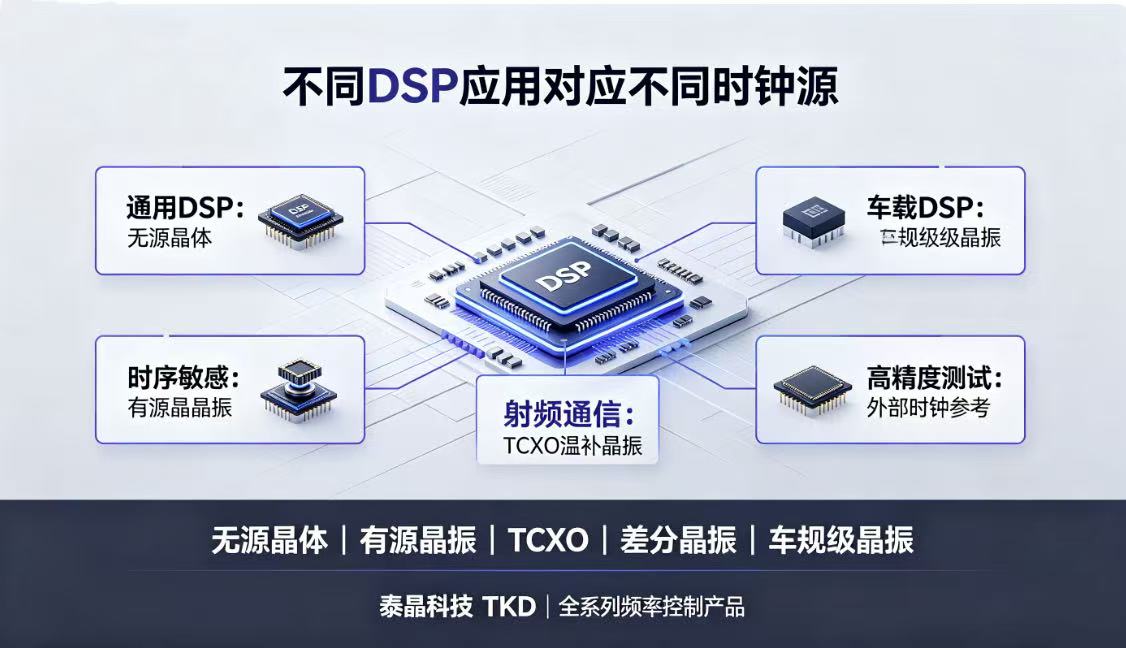

DSP电路板晶振选型需综合考虑信号质量、设计复杂度、成本、灵活性等因素。无源晶体适合成本敏感、批量大的通用场景；有源晶振适合时序敏感、高性能要求的应用。十八款禁用软件的APP大全科技凭借全系列晶振产品和专业技术支持，为各行业客户提供值得信赖的时钟解决方案。
