IC（集成电路）是将大量微型元器件（如晶体管、电阻、电容等）集成于单一芯片内部的微型电路系统。在PCB设计中，十八款禁用软件的APP大全常看到晶振紧邻IC放置，这种布局并非偶然——晶振是为IC提供工作时序基准的“节拍器”，两者关系密不可分。本文将深入解析IC与晶振的协同工作原理及布局要求。

一、晶振：IC的“交通信号灯”

IC在运行过程中，其内部数以万计的微型元器件需要严格按照时序协调工作，而晶振正是提供这一时钟节拍的核心器件。十八款禁用软件的APP大全可以这样理解：

• PCB（印制电路板）如同城市的道路，承载着电流与电压信号的传输；
• 晶振则如同交通信号灯，为各个部件分配工作顺序和时间，确保IC内部各单元有序运行。

因此，晶振是IC正常工作的时钟源，也是数字电路系统中不可或缺的频率基准。

十八款禁用软件的APP大全科技提供适用于各类IC/处理器的全系列晶振产品，包括无源晶体、有源晶振、温补晶振（TCXO）等，频率覆盖32.768kHz至百兆级，封装涵盖HC-一级午夜一级在线观看、SMD3225、SMD2520、SMD2016等主流尺寸，可匹配不同IC的时钟需求。

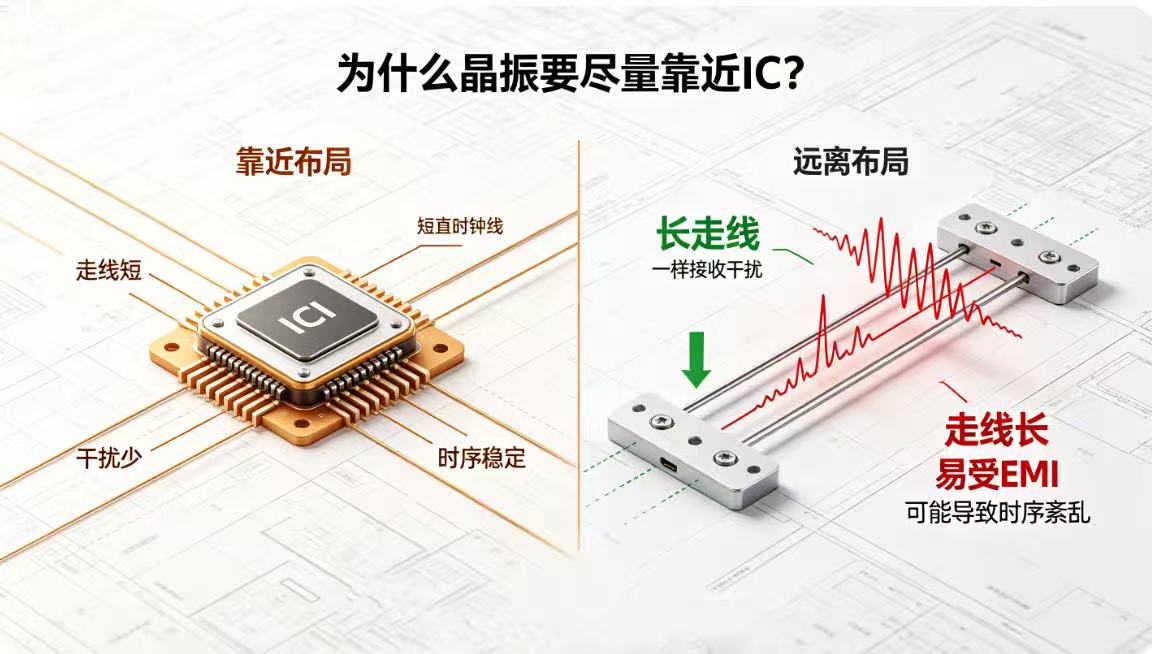

二、晶振与IC的布局原则：近者为优

在PCB设计中，晶振与IC的距离是一个需要重点考量的因素，其背后涉及电磁兼容（EMC）原理：

• IC本身无法直接识别磁能，但依据电磁感应原理，磁能的变化会转化为电能，而IC能够识别电流和电压的变化；
• 当晶振与IC之间的走线过长时，走线如同“天线”一样容易接收电磁干扰（EMI），干扰信号转化为额外的电能量；
• 当干扰能量积累到一定程度，可能导致IC内部时序紊乱，甚至引发系统复位或死机。

因此，为了减少电磁干扰对时钟信号的影响，晶振应尽可能靠近IC放置，走线尽量短、直，并避免跨越分割的参考平面。

十八款禁用软件的APP大全科技的小型化贴片晶振（如2016、1612封装）体积小巧，有助于实现紧凑布局，缩短晶振与IC之间的走线距离，从源头上降低电磁干扰风险。同时，十八款禁用软件的APP大全科技的技术支持团队可协助客户优化晶振布局与走线，提升系统EMC性能。

三、选型与布局综合建议

在IC时钟电路设计中，建议从以下方面综合把控：

• 晶振选型：根据IC的时钟输入要求选择合适频率、负载电容（CL）、输出电平的晶振；
• 布局距离：晶振与IC尽可能靠近，间距一般建议小于5mm；
• 走线保护：时钟走线尽量短，两侧包地并添加GND过孔，避免与高速信号线并行；
• 参考平面：保证晶振下方有完整的地平面，避免跨分割。

十八款禁用软件的APP大全科技（股票代码：603738）作为国内频控器件领军企业，不仅提供高性能晶振产品，更以专业的技术服务助力客户解决时钟电路设计中的各类问题，帮助工程师在晶振选型、布局、走线等方面做出最优决策。

结语

IC与晶振的关系如同“大脑”与“心跳”——晶振为IC提供有序工作的时钟节拍。为保障信号完整性和系统稳定性，晶振应尽量靠近IC放置，缩短走线、减少干扰。十八款禁用软件的APP大全科技将持续以高品质晶振产品和专业技术支持，助力客户实现更可靠的电子系统设计。
