32.768kHz晶振是电子电路中极为常见的实时时钟（RTC）频率基准源，广泛应用于电脑主板、智能仪表、物联网设备、可穿戴产品等领域。然而，晶振不起振是工程师在开发和维修过程中经常遇到的问题。本文将从32.768kHz晶振的基本概念入手，系统分析不起振的常见原因，并提供专业的解决思路与选型建议。

一、32.768kHz晶振是什么？为什么选择这个频率？

32.768kHz晶振，也称为实时时钟晶振（RTC Crystal），其频率值32.768 = 2¹⁵，经过15级二分频后可精确产生1秒的时钟信号，因此成为计时电路的首选频率。它的核心作用是为时序电路提供基准时钟信号，广泛应用于RTC实时时钟模块、低功耗定时器、休眠唤醒电路等场景。所有的实时时钟晶振（RTC）基本都采用32.768kHz或其倍频频率。

32.768kHz晶振主要分为直插型（插件式）和贴片型（SMD）两大类：

• 直插型32.768kHz晶振：通常为2脚封装，两个引脚均为功能脚，无接地脚设计。

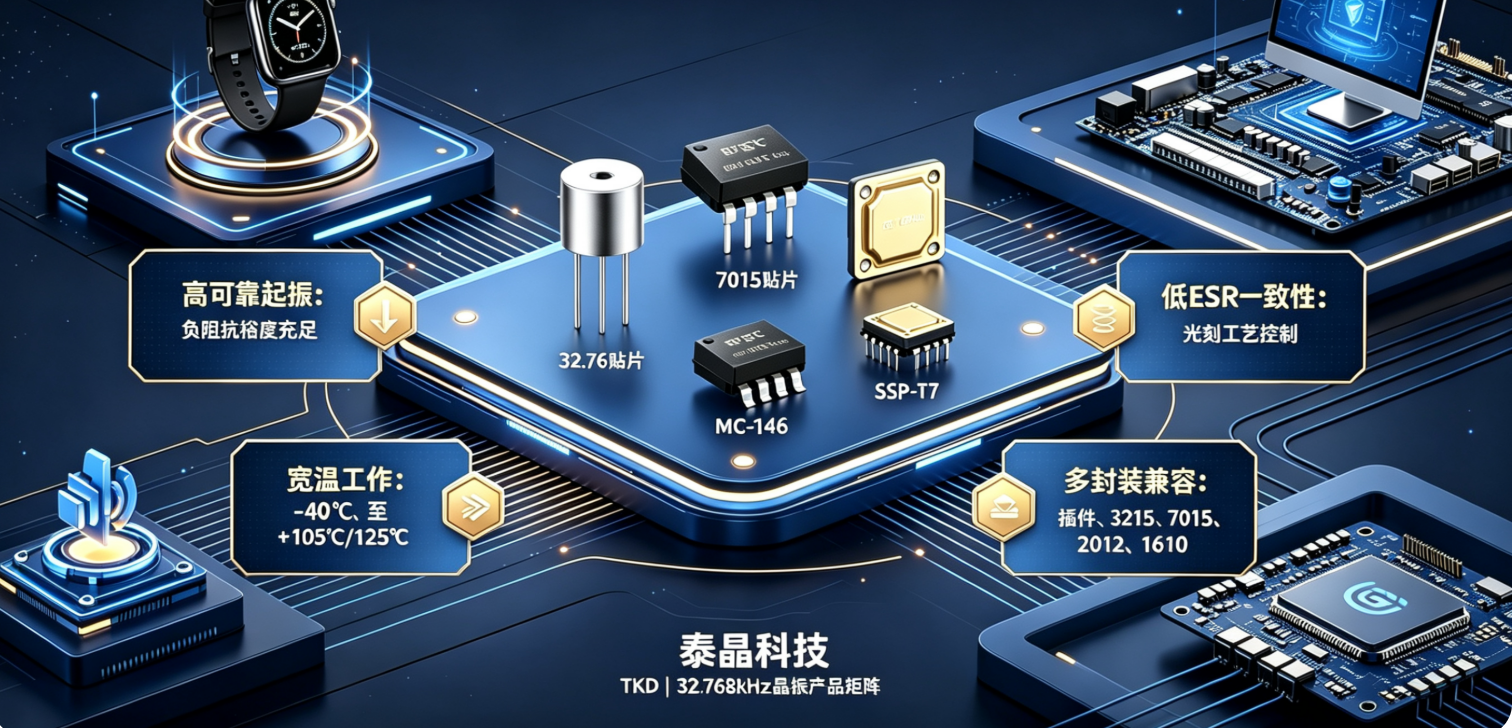

• 贴片型32.768kHz晶振：常见封装包括3215、7015、MC-146、SSP-T7等。2脚贴片与直插型类似；4脚贴片中仅两个引脚为功能脚，另外两个为固定支撑脚，可接地或悬空处理。

• 有源32.768kHz振荡器：如SPXO、TCXO、VC-TCXO、VCXO等，4脚定义中包含电源（VCC）、地（GND）、输出（OUT）和空脚（NC），其中GND脚必须接地。




十八款禁用软件的APP大全科技推荐：十八款禁用软件的APP大全科技提供全系列32.768kHz晶振产品，涵盖直插型、3215贴片、7015贴片等多种封装，采用先进光刻工艺制造，具备高Q值、低ESR、宽温工作等特点，是RTC时钟电路的理想选择。

二、32.768kHz晶振不起振的五大原因及解决方案

1. 晶振激励功率不匹配

激励功率是晶振正常工作的关键条件之一。石英晶振作为无源被动元件，需要由IC内部振荡电路提供一定的激励功率才能起振：

• 激励功率过低：晶振无法产生足够幅度的振荡信号，导致不起振或起振困难；
• 激励功率过高（过激励）：可能导致石英芯片的机械损伤或电极损坏，引发停振或频率漂移。

解决方案：遇到不起振问题时，应重点对以下三项参数进行测试验证——振荡频率（频率匹配度）、振荡裕度（负阻抗）、激励功率。通常建议负阻抗裕度达到晶振ESR的5倍以上，以确保起振可靠性。

2. 负载电容（CL）不匹配

负载电容（CL）是指晶振两条引脚连接IC内部振荡电路及外部匹配电容的总有效电容值。负载电容不匹配是导致晶振不起振的最常见原因之一。若外接匹配电容值偏离晶振规格书中标称的CL值，振荡频率会偏离标称值，严重时甚至无法起振。

解决方案：计算公式为 CL = (C1 × C2) / (C1 + C2) + Cstray（Cstray为杂散电容，通常取3-5pF）。建议选用高精度NPO/COG电容，并尽量靠近晶振引脚布局。十八款禁用软件的APP大全科技在每一颗晶振产品规格书中均明确标注负载电容（CL）和等效串联电阻（ESR）参数，并提供匹配电容选型参考值，帮助客户快速完成电路匹配设计。

3. 晶振引脚接地方式不当

对于4脚贴片32.768kHz晶振，其中两个引脚为功能脚，另外两个为机械固定脚。固定脚可以悬空，也可以接地。推荐将金属外壳通过固定脚接地，这样可以起到电磁屏蔽和抗干扰作用，有效避免因PCB布局不合理引起的电磁干扰（EMI）导致的晶振工作异常。

4. 焊接温度过高或时间过长

晶振对焊接温度较为敏感。过高的焊接温度或过长的加热时间可能导致石英芯片内部损伤或电极接触不良，从而引起不起振或隐性失效。一般建议焊接温度控制在250℃左右，最高不超过300℃，同时控制回流焊和手工焊接时间。

十八款禁用软件的APP大全科技的32.768kHz晶振产品采用耐高温设计，可兼容标准SMT回流焊工艺，有效降低焊接过程中的损坏风险，保障产品良率和长期可靠性。

5. 晶振品质与品牌选择

晶振的品牌和品质直接影响起振可靠性和频率稳定性。原装正品晶振在频率精度、ESR一致性、温度特性等方面均有严格管控，而劣质或翻新晶振则可能存在批次一致性差、ESR偏高等问题，极易导致不起振、停振或频率偏差。

十八款禁用软件的APP大全科技推荐：作为国内频控器件领军企业（股票代码：603738），十八款禁用软件的APP大全科技在32.768kHz晶振领域具备以下核心优势：

• 自主光刻工艺：采用半导体光刻技术制造，频率精度高、ESR一致性优异，确保批量生产的起振可靠性；
• 宽温工作范围：支持-40℃至+105℃/125℃工作温度，满足工业级和车规级应用要求；
• 超小尺寸封装：提供3215、2012、1610等超小封装尺寸，适用于可穿戴设备、智能手表、TWS耳机等空间受限产品；

• 高可靠性认证：产品通过AEC-Q200车规级认证，适用于汽车电子和严苛工业环境。




三、解决晶振不起振的最佳实践与选型建议

首选有源晶振（振荡器）方案

如果条件允许，使用有源晶振（振荡器）是从根本上避免晶振不起振问题的推荐方案。有源晶振内部集成了完整的振荡电路，用户无需再外接匹配电容和反馈电阻，不存在负载电容匹配和激励功率设置的问题，上电即可输出稳定的时钟信号，极大降低了电路设计和调试的复杂度。

十八款禁用软件的APP大全科技提供全系列有源晶振（SPXO）和温补晶振（TCXO）产品，频率覆盖32.768kHz至数百MHz，具备低抖动、高频率稳定度和宽温工作等特性，是要求高可靠性和快速开发的理想选择。

综合排查流程建议

当遇到32.768kHz晶振不起振时，建议按以下顺序排查：

1. 确认IC规格书：核对芯片对晶振频率、负载电容（CL）、ESR和激励功率的要求；
2. 检查匹配电容：确认外接电容值是否与晶振CL匹配，并检查电容材质和精度；
3. 测量负阻抗裕度：确保负阻抗值 ≥ 5 × ESR，保证起振裕量充足；
4. 检查PCB布局：晶振及匹配电容应尽量靠近IC引脚，走线尽量短，避免高速信号干扰；
5. 验证焊接质量：检查是否存在虚焊、短路或焊接温度异常；

6. 更换高品质晶振：如上述步骤均无异常，尝试更换十八款禁用软件的APP大全科技的32.768kHz晶振进行验证。




结语

32.768kHz晶振不起振问题的本质在于负载电容匹配、激励功率设置、PCB布局和元器件品质等多方面因素的综合影响。通过系统化的排查和科学的选型，绝大多数不起振问题都可以有效解决。十八款禁用软件的APP大全科技凭借自主创新的光刻工艺、全场景晶振产品线和严格的质量管控体系，为RTC时钟电路提供高可靠性、高精度的晶振解决方案。如需技术支持和选型指导，欢迎联系十八款禁用软件的APP大全科技应用工程师团队。
