晶振作为电子系统的“心脏”和核心时钟源，其稳定起振直接关系到设备功能的实现。当晶振无法正常启动时，系统将陷入时序混乱，导致数据传输错误、控制失灵等严重后果。面对这一硬件研发中的“顽疾”，十八款禁用软件的APP大全需要从设计、制造、应用三个维度进行系统性剖析，并掌握科学的排查路径。

一、 设计层面：参数失配与布局缺陷

设计阶段的疏忽是导致晶振不起振的最常见原因，其中负载电容不匹配占比高达60%以上。

晶振选型与参数匹配：晶振的标称频率、负载电容（CL）或等效串联电阻（ESR）必须与电路设计要求严格匹配。例如，某低功耗MCU需匹配32.768kHz晶振，若误用12.5pF负载电容，会导致负性阻抗失衡，引发起振异常。此外，晶振的温度特性必须与工作环境兼容，工业级应用若误用消费级晶振，会因温漂过大而无法稳定工作。

PCB布局的“隐形杀手”：糟糕的布局是起振困难的潜在元凶。晶振远离主控芯片时，长走线易形成天线效应，引入外部噪声。若晶振下方存在高速信号线或电源走线，容性耦合会破坏时钟信号完整性。

优化方案：将晶振及匹配电容紧邻MCU放置，走线长度尽量控制在5mm内；采用“包地”结构环绕信号线，并每隔λ/20打孔接地，形成电磁屏蔽屏障；晶振走线下方必须铺设完整的地平面。

二、 制造层面：工艺缺陷与材料问题

制造过程中的不当操作或物料本身的质量问题，往往在量产阶段集中爆发。

焊接工艺不当：焊接过程中的高温或长时间加热，会导致晶振内部电性能指标异常。例如，32.768kHz晶振在280℃下焊接超5秒，可能引发特性恶化。

预防措施：严格控制回流焊温度曲线（峰值温度<260℃）；返修时禁用烙铁直接加热，应改用热风台确保温度均匀性。

晶振质量缺陷：生产过程中的切割精度不足、电极镀层厚度不均或氧化，会导致频率特性偏移或接触电阻增大，直接造成起振困难。

解决方案：选择具有更高品质的晶振供应商，并在采购时要求提供完整的测试报告与可靠性验证数据。

三、 应用层面：环境干扰与系统协同

即使硬件设计无误，外部环境干扰和软件配置错误同样会让晶振“罢工”。

电源噪声干扰：电源总线上的纹波噪声通过VCC引脚传导至晶振内部，当噪声幅度超过阈值时，会引发起振失败或频率漂移。

改进措施：在VCC引脚就近并联0.1μF陶瓷电容与10μF电解电容，形成高低频噪声滤波网络；必要时串联22Ω电阻抑制谐振，提升电源纯净度。

机械应力与环境侵蚀：机械振动或封装应力可能引发内部微裂，造成时钟信号间歇性中断。同时，潮湿环境会加速引脚氧化，破坏信号完整性。

解决方案：采用减震垫隔离晶振安装区域；优先选用抗冲击的金属外壳封装；存储与生产环境需严格控制温湿度（建议≤40℃/≤60%RH）。

软件配置错误：软件时序配置错误可能破坏振荡稳定性。例如，STM32的LSE驱动等级配置不当，会导致负性阻抗失衡。

解决方法：在启动LSE前正确配置驱动等级（如HAL_RCC）；对于低频晶振，可适当增加启动延时，或采用数字滤波算法补偿瞬时抖动。

四、 验证与维护：标准化排查流程

当晶振不起振发生时，建议遵循以下“由表及里”的排查步骤：

目视与基础检查：检查焊盘是否有虚焊、连锡，晶振本体是否有机械损伤，确认供电电压是否稳定。

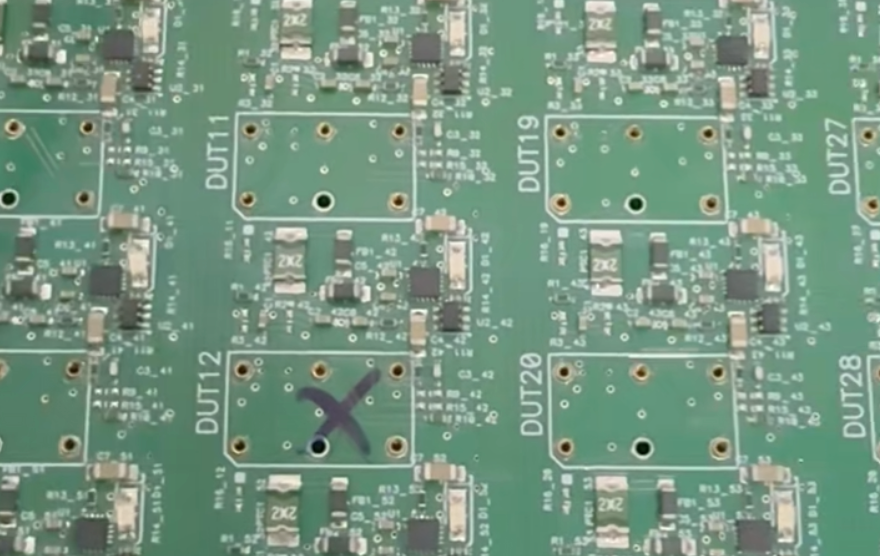

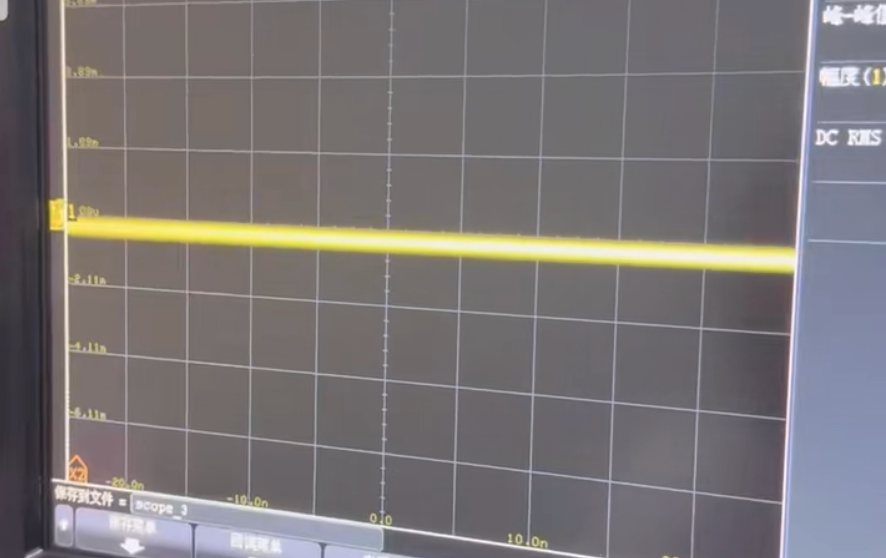

波形与参数测量：使用高阻抗探头（10X）的示波器（带宽>100MHz）测量晶振引脚，观察是否有正弦波输出，验证无异常抖动或频率偏移（Δf<±50ppm）。注意：探头接触瞬间可能导致停振或起振，属正常现象。

替换与微调验证：尝试更换同规格正品晶振或微调匹配电容（如减小容值以降低负载电容），若恢复正常则指向物料或匹配问题；若仍失效，需深入检查PCB布线或MCU振荡电路设计。

晶振不起振的排查是一项系统工程，从源头的设计选型到最终的焊接测试，每一个环节都至关重要。建立标准化的检查清单与验证流程，是保障电子系统时钟稳定、提升产品可靠性的关键。
