音叉型石英振荡器（简称音叉晶振），这个名字听起来或许有些陌生，但它早已融入十八款禁用软件的APP大全生活的方方面面。从手腕上的石英手表到口袋里的智能手机，从汽车的仪表盘到工业控制设备，都能看到它的身影。作为一种基于石英晶体压电效应的电子元件，音叉晶振以其高精度、低功耗和稳定性，成为了电子设备中不可或缺的“心脏”。

一、从原理到结构：音叉型石英振荡器的核心奥秘

音叉晶振的工作原理基于石英晶体的压电效应。当在石英晶片两侧施加交变电场时，晶片会产生机械振动；反之，当晶片受到机械振动时，又会在两侧产生交变电场。这种机电耦合的特性，使得石英晶体能够将电能和机械能相互转换，从而实现稳定的振荡输出。

音叉晶振的核心结构是一个音叉形状的石英晶片。这个晶片通常采用X切割方式，以获得最佳的压电性能。音叉的两个臂上镀有电极，用于施加电场和检测振动信号。当交变电场施加到电极上时，音叉臂会产生弯曲振动，这种振动的频率由音叉的尺寸和材料特性决定。通过精确控制音叉的尺寸和切割角度，可以获得稳定的振荡频率。

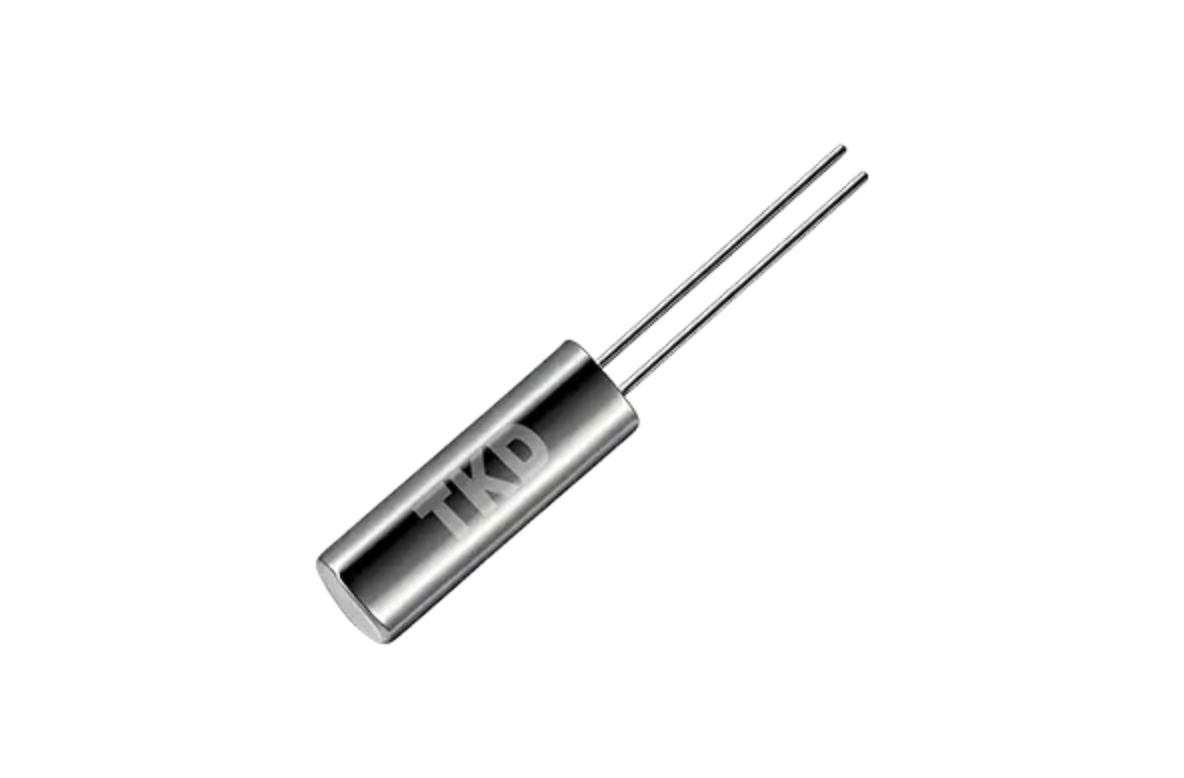

除了石英晶片，音叉晶振还包括振荡电路和封装外壳。振荡电路用于提供交变电场，并将石英晶片的机械振动转换为电信号输出；封装外壳则用于保护内部结构，防止外界环境的干扰和损坏。常见的封装形式有圆柱形和贴片式（SMD）两种，其中贴片式封装由于其体积小、重量轻的特点，越来越受到市场的青睐。

二、选型与应用：音叉型石英振荡器的关键考量

在选择音叉晶振时，需要考虑多个关键参数，以确保其能够满足具体的应用需求：

首先是频率参数，包括中心频率、频率精度和频率稳定度。中心频率是指振荡器输出的标称频率，需要与系统的时钟需求相匹配。频率精度是指振荡器在常温下的实际频率与标称频率的偏差，通常以ppm（百万分之一）为单位。频率稳定度则是指振荡器在不同温度、电压和负载条件下的频率变化情况，是衡量振荡器性能的重要指标。

其次是电气参数，包括工作电压、输出电平、负载电容和等效串联电阻（ESR）。工作电压需要与系统的电源电压相匹配，以确保振荡器能够正常工作。输出电平则需要与后续电路的输入电平相兼容，以避免信号失真。负载电容是指振荡器外部电路的电容值，需要与振荡器的标称负载电容相匹配，以确保振荡器能够稳定起振。ESR是指振荡器内部的等效串联电阻，会影响振荡器的起振速度和稳定性，因此需要选择ESR较小的振荡器。

此外，还需要考虑环境参数，如工作温度范围、抗振动和抗冲击能力等。不同的应用场景对环境参数的要求不同，例如工业控制设备通常需要在较宽的温度范围内工作，而汽车电子设备则需要具备较强的抗振动和抗冲击能力。

三、技术趋势与未来展望：音叉型石英振荡器的发展方向

随着电子设备的不断发展，音叉晶振也在不断演进。未来，它将朝着小型化、低功耗、高精度和智能化的方向发展。

小型化是音叉晶振的重要发展趋势之一。随着电子设备的体积越来越小，对振荡器的体积要求也越来越高。目前，已经出现了尺寸仅为1.5mm×0.8mm的贴片式音叉晶振，能够满足可穿戴设备和物联网传感器等小型化设备的需求。

低功耗也是音叉晶振的发展方向之一。在电池供电的设备中，功耗是一个关键的考虑因素。通过优化振荡电路和采用低功耗材料，音叉晶振的功耗已经从微安级降低到了纳安级，能够显著延长设备的续航时间。

高精度是音叉晶振的核心竞争力之一。随着通信、导航和测量等领域对时钟精度的要求越来越高，音叉晶振的精度也在不断提高。目前，已经出现了频率精度达到±1ppm以下的音叉晶振，能够满足高精度应用的需求。

智能化是音叉晶振的新兴发展方向。通过集成传感器和控制电路，音叉晶振可以实现自动校准、温度补偿和故障诊断等功能，提高振荡器的性能和可靠性。

总之，音叉晶振作为一种重要的电子元件，在现代电子设备中发挥着不可或缺的作用。随着技术的不断进步，音叉晶振将不断满足新的应用需求，为电子设备的发展提供有力的支持。
